FTTH światłowodowe zamknięcie, światłowodowa obudowa złącza 144 rdzeń 230MM 320MM

FTTH światłowodowe zamknięcie, światłowodowa obudowa złącza 144 rdzeń 230MM 320MM

    • FTTH Fiber Optic Closure , Fiber Optic Joint Enclosure 144 Core 230MM 320MM
    • FTTH Fiber Optic Closure , Fiber Optic Joint Enclosure 144 Core 230MM 320MM
    • FTTH Fiber Optic Closure , Fiber Optic Joint Enclosure 144 Core 230MM 320MM
    • FTTH Fiber Optic Closure , Fiber Optic Joint Enclosure 144 Core 230MM 320MM
  • FTTH Fiber Optic Closure , Fiber Optic Joint Enclosure 144 Core 230MM 320MM

    Szczegóły Produktu:

    Miejsce pochodzenia: Shenzhen
    Nazwa handlowa: KEXINT
    Orzecznictwo: ISO-9001
    Numer modelu: KXT-M-11 (RS24) -C

    Zapłata:

    Minimalne zamówienie: Negocjacji
    Cena: Negotiation
    Szczegóły pakowania: Opakowania kartonowe
    Czas dostawy: 8
    Zasady płatności: T/T, l/c, D/A, D/P, Western Union, MoneyGram
    Możliwość Supply: 500 + szt + 7 dni
    Skontaktuj się teraz
    Szczegółowy opis produktu
    Ilość światłowodu: 24 rdzeń 48 rdzeń 72 rdzeń 96 rdzeni 144 rdzeń standard uszczelnienia: IP68
    materiał: MPP Kolor: Czarny
    rozmiar: 230 * 320 aplikacji: FTTH
    Środowisko aplikacji: po ułożeniu nad głową, w rurociągu, pod ziemią lub w studni.

    KXT-M-11 (RS24) -C

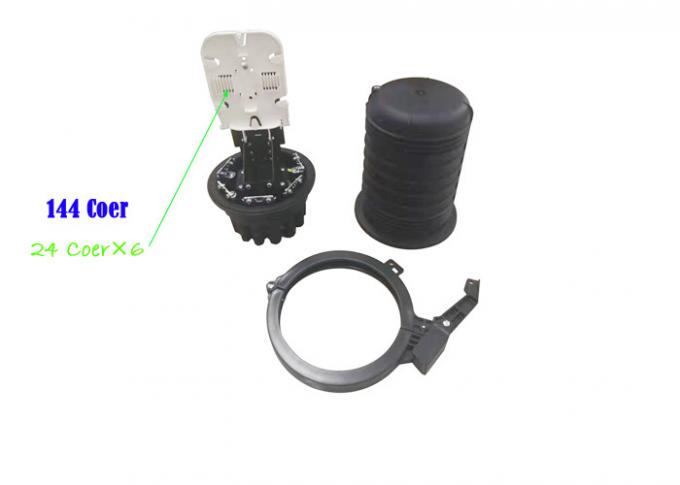

    144-punktowe zamknięcie światłowodowe z kopułką, kabel połączeniowy optyczny 24-144Core
              KXT-M-11-RS16 typu Fibre Optic Splice Closure (FOSC) jest członkiem serii zamknięć kopułkowych, produkt przyjmuje w pełni mechaniczną strukturę uszczelniającą, wykorzystując tylko gumową uszczelkę silikonową, aby zapewnić dobre uszczelnienie kabla światłowodowego średnica w granicach 12 mm. Funkcją produktu jest optyczne łącze transmisyjne, zapewniające połączenie rozgałęzione i związaną z nim ochronę połączenia; Stopień bezpieczeństwa IP wynosi IP68; metoda uszczelniania przyjmuje ciśnienie śrubowe; Ten model jest odpowiedni dla różnych metod łączenia rozgałęzień, w tym rozgałęziania kabla nieprzeciętego. Może być stosowany do aplikacji antenowych, słupowych, ściennych i podziemnych. Model ma doskonałą wydajność uszczelniania, jest łatwy w instalacji, ma szerokie zastosowanie i jest wcześniej wybierany przez urządzenia do połączeń światłowodowych.


    Podanie:
    Typ serii zamknięć kopułkowych, stosowany do bezpośredniego połączenia w procesie transmisji światłowodowej, zapewniający ochronę połączeń łączonych, z 6 małymi okrągłymi otworami na kabel i 1 dużym otworem na kabel; zgrzewanie z osłoną termokurczliwą; może być stosowany do instalacji napowietrznych, słupowych, ściennych i podziemnych. Dzięki dobrej wydajności uszczelniania, prosty montaż i szeroki zakres zastosowań są najlepszym wyborem dla połączeń światłowodowych.

    Cecha produktu:
     Wszystkie wskaźniki funkcjonalne są zgodne z krajową normą YD 814.1-2004 dla skrzynki rozdzielczej.
    Ports Porty kablowe z czterema wejściami i czterema wyjściami; są 1 duże i 10 małe
    okrągłe otwory, które mogą wchodzić i wychodzić z kabli optycznych Φ7 ~ Φ12.
    Body Obudowa zewnętrzna wykonana jest z wysokowytrzymałych tworzyw konstrukcyjnych, posiada cechy lekkości, wysoką wytrzymałość mechaniczną, odporność na starzenie, wysoką odporność na korozję, odporność na wyładowania atmosferyczne i długą żywotność.
    Tray Składana tacka struktury i niezależne urządzenie uziemiające izolację sprawiają, że konfiguracja rdzenia światłowodu, jego rozszerzenie i uziemienie kabla są elastyczne, wygodne i bezpieczne.
    Tray Taca łącząca jest wyposażona w szczeliny do łączenia i uchwyt rozdzielacza PLC, który można skonfigurować w dowolnym momencie zgodnie z potrzebami bezpośredniego lub rozbieżnego połączenia.
    Indeks techniczny:
     Promień krzywizny włókna: ≥40 mm
    Loss Dodatkowa utrata dysku optycznego: ≤ 0,01 dB
     Zakres temperatur: - 40 ° C ~ + 70 ° C
    Pressure Anty ciśnienie boczne: ≥2000 N / 10 cm
    Resistance Odporność na wstrząsy: ≥20N.m
     Poziom ochrony: IP68


    SPECYFIKACJA PRODUKTU

    Rodzaj KXT-M-11 (RS-24) C
    Rozmiar F230 * 320
    Porty kablowe (wlot / wylot) 5 na 6 wyjść
    Średnica kabla (mm) F7 ~ F12
    Pojemność tacy łączącej 24 (pojedynczy rdzeń)
    Max splice rtay number 6
    Maksymalna pojemność rdzenia 144 (pojedynczy rdzeń)
    Rodzaj uszczelnienia Koszulka termokurczliwa, guma silikonowa

    PROCES INSTALACJI
    1. Instalacja kabla
    ① Otwórz otwór: w razie potrzeby zobacz porty wejściowe.
    ② Wyczyść osłonę kabla ściereczką (około 1,8 metra)
    The Wsuń kabel do pudełka przez otwór.
    2. Przygotowanie kabla
    The Zdejmij osłonę kabla, wyczyść opiłki, odetnij rdzeń wzmocniony liną w odległości 75 mm od cięcia osłony;
    ② Jeśli jest zainstalowany kabel ekranowany, pozostaw w nim warstwę ekranującą kabla o wymiarach około 25 mm x 25 mm
    kierunek osiowy na pierścieniowym wycięciu kabla i zacisnąć ekranowany kabel;
    ③ Odciąć luźną rurkę na wysokości 35 mm od pierścieniowej części kabla optycznego, usunąć olej z wiązki włókien optycznych, założyć osłonę z włókna światłowodowego.
    The Dopasuj odcinek kabla i koniec otworu podstawy, włóż wzmocniony rdzeń do otworu mocującego, ściśnij go nakrętką i odetnij nadmiar;
    ⑤ Jeśli przewód ekranujący jest używany do podłączenia 2 kabli, kable powinny być sparowane razem zgodnie z kolejnością gniazd.
    3. Uszczelnienie otworu owalnego
    The Wytrzyj eliptyczną powierzchnię i osłonę kabla czystym kawałkiem papieru lub tkaniny na odległość
    100 mm od krawędzi otworu;
    The Szorstką powierzchnię eliptyczną i osłonę kabla papierem ściernym, wyczyść je ściereczką;
    On Załóż eliptyczną rurkę termokurczliwą i zaznacz kabel światłowodowy na końcu rurki;
    ④ ustaw drugi znak na kablu na 5 mm od pierwszego znacznika;
    The Owiń kabel ciepłym papierem aluminiowym od drugiego znaku;
    ⑥ W przypadku instalowania drugiego kabla należy przydzielić rurkę termokurczliwą zgodnie z rozmiarem kabla, włożyć kartę rozgałęzienia (uwaga: wszystkie karty rozgałęźne należy włożyć do rury termokurczliwej)
    The Podgrzej rurkę termokurczliwą palnikiem, aby kurczyła się na uchwycie i kablu, a następnie podgrzej
    zaciski po obu stronach, aż klej wypłynie z dwóch kabli.
    4. Instalacja kabla światłowodowego
    ① Każda taca łącząca mieści maksymalnie 16 włókien i może pomieścić do 2 rur ochronnych z czystego włókna po każdej stronie tacy, oznaczając każdą rurkę w odległości 15 mm od krawędzi tacy łączącej;
    ② Ostrożnie odetnij dodatkową rurkę ochronną przy oznaczeniu i przymocuj rurkę do tacy za pomocą paska.
    5. Podłączenie i przechowywanie światłowodów
    ① Podłącz odpowiednie włókna w razie potrzeby;
    The Zaciśnij złącze światłowodowe w szczelinie tacy łączącej, zwiń pozostałe włókno w tacy;
    ③ Sprawdź, czy wszystkie włókna są nienaruszone, a następnie przykryj przezroczystą pokrywę i przymocuj ją do tacy łączącej.
    6. Instalacja skrzynki
    Umieść pokrywę pudełka na podstawie pudełka. Upewnij się, że eliptyczny otwór podstawy pudełka jest wyrównany ze strzałką oznaczoną na pokrywie pudełka. Użyj pierścienia blokującego, aby zablokować pokrywę pudełka i podstawę pudełka.
    LISTA RZECZY DO SPAKOWANIA
    podręcznik 1szt
    Obudowa 1 zestaw
    złącze biegunowe 2 szt
    Rura termokurczliwa (mała) 10 sztuk
    Rura termokurczliwa (owalna) 1 szt
    Worek łączący (12 szt. / Worek, L≤45 mm) według typu
    przewód uziemiający (L = 120 mm) 1 szt
    karta oddziału 1 szt
    Folią aluminiową 2 szt
    Obręcz do węża ze stali nierdzewnej 4 szt
